MySQL InnoDB如何工作：底层如何存储数据？

开始阅读本文之前，先思考三个问题：

1. innodb基础层是如何存储数据的？
2. 表格中的隐藏列是什么？
3. 用户注释如何交互？

请阅读以下内容并给出您的答案。

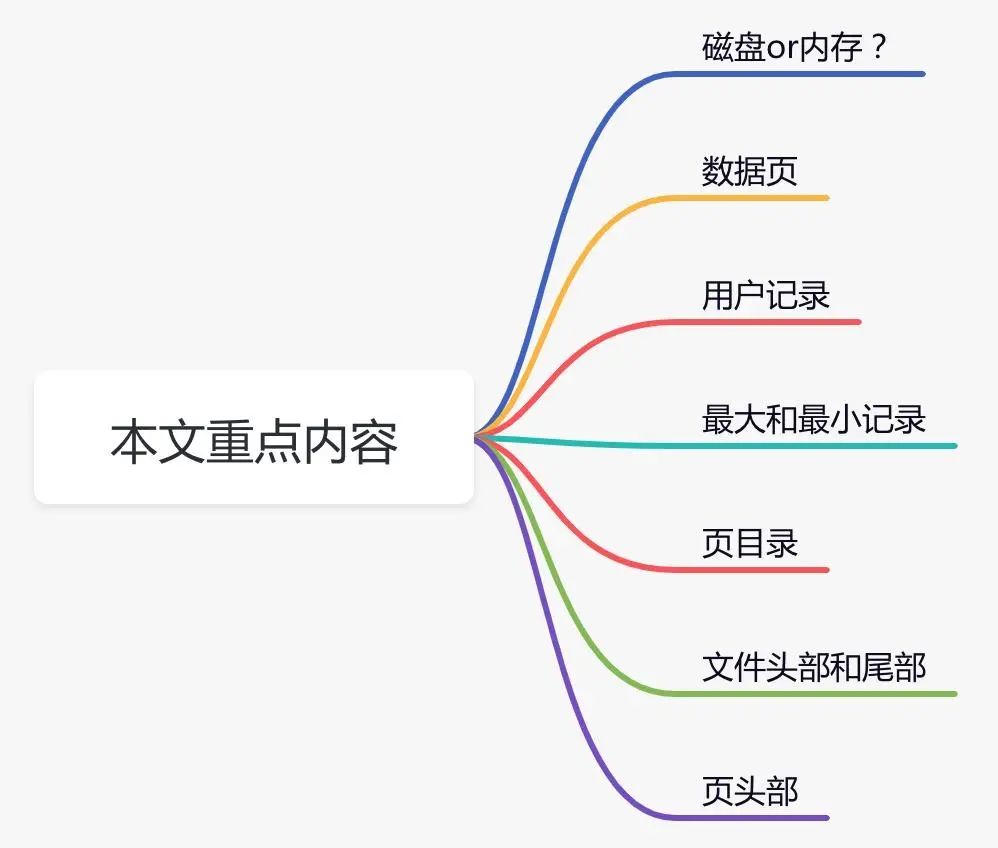

本文主要包含以下内容：

1.磁盘还是内存？

1.1磁盘

如何解决数据安全问题？

答案：将数据存储在磁盘上。

只要磁盘不损坏，数据就可以永久保存。

如果每次都从磁盘读取数据，数据会安全，但是频繁的IO请求会影响数据库的性能。

那么我们如何解决数据库性能问题呢？

1.2 内存

将数据存储在内存中。

内存可以满足我们快速读写数据的需求。

内存可以存储部分用户数据，但如果数据量太大，可能无法存储所有用户数据。此外，如果数据库服务器或部署节点崩溃或重新启动，则存在数据丢失的风险。

如何防止异常情况导致数据丢失。同时，能否保证数据读写的速度？

2。数据页

页是mysql中磁盘和内存交换的基本单位，也是mysql存储空间管理的基本单位。

同一数据库实例中的所有表空间具有相同的页大小；默认情况下，桌面上的页面大小为 16KB。当然，也可以通过更改 innodb_page_size 选项来更改默认大小。需要注意的是，不同的页面大小最终会导致不同的尺寸。

一次从磁盘读取至少16KB的内容到内存，一次从内存刷新至少16KB的内容到磁盘。

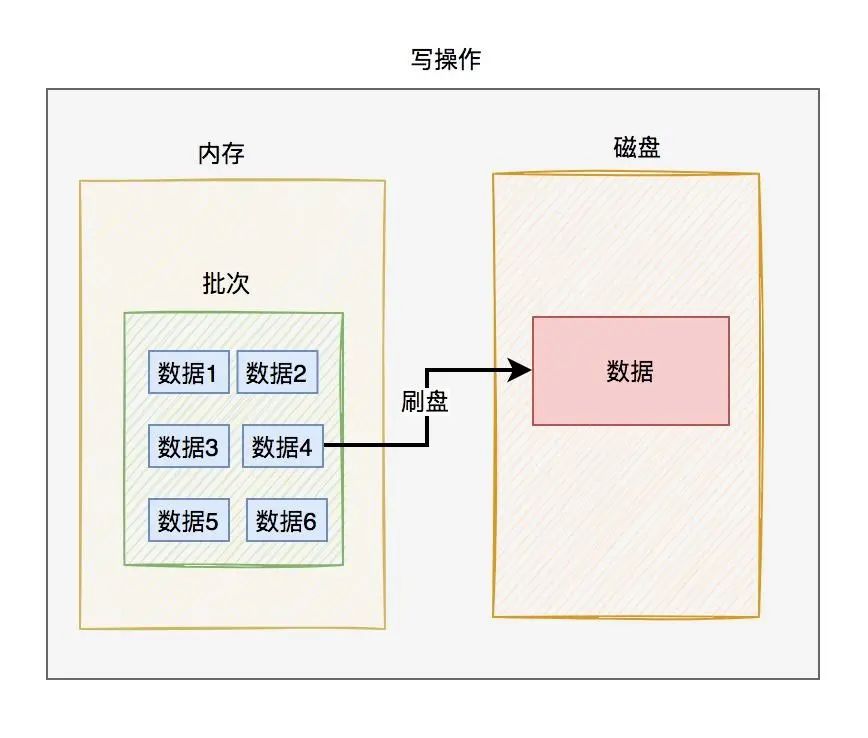

如下图书写时：

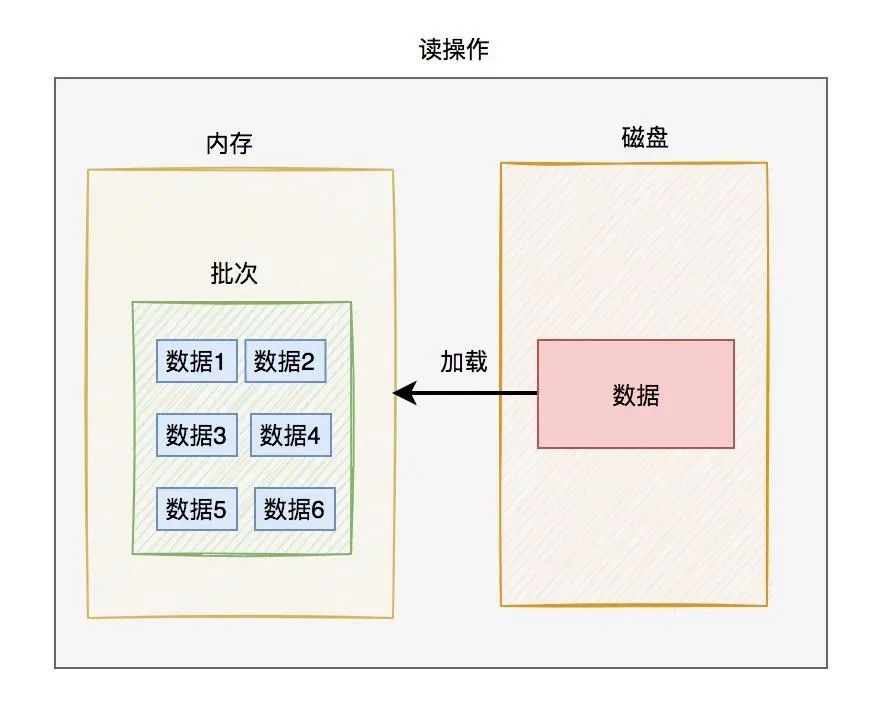

如下图阅读时：

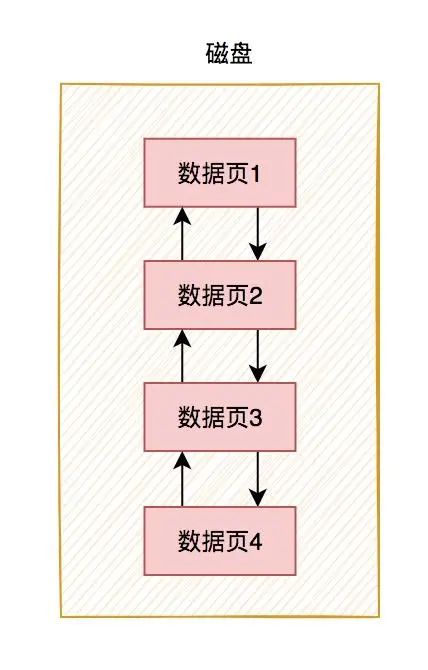

数据页主要用于存储表格中的注释。它使用双向链表链接在磁盘上。方便搜索，您可以快速从一个数据页导航到另一页。

很多时候，因为我们的表中有很多数据，所以可能会在磁盘上存储很多页数据。

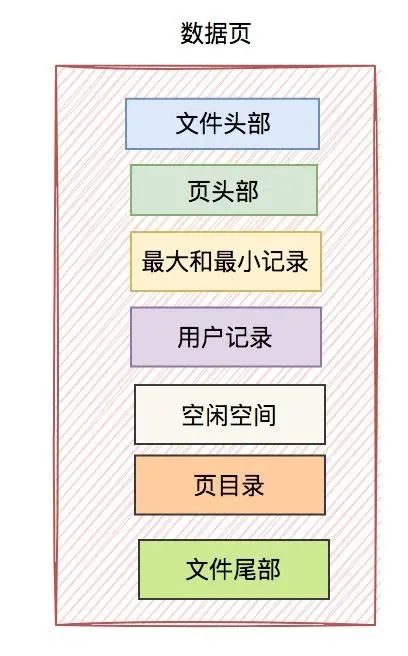

如果我们想要根据一定的条件查询数据，我们需要从一个数据页中找到另一个数据页。这时，双向链表就派上用场了。磁盘上每个数据页的整体结构如下图所示：

一个数据页的内容是什么？

从上图可以看到，数据页主要包含以下几个部分：

• 文件头
• 页头
• 最大和最小记录 ”s♷可用空间 目录页
• 文件尾部

3。用户记录

对于新申请的数据页，用户记录为空。在插入数据时，innodb会分配一部分空白空间用于用户记录。

用户记录是innodb的重中之重。通常存储在数据库中的数据是在内部存储的。那么，它包含什么？

实际上，innodb 支持四种数据行格式：

1. 紧凑行格式
2. 冗余行格式
3. 动态行格式 ♻‷紧凑行格式 ♻‷格式例如：

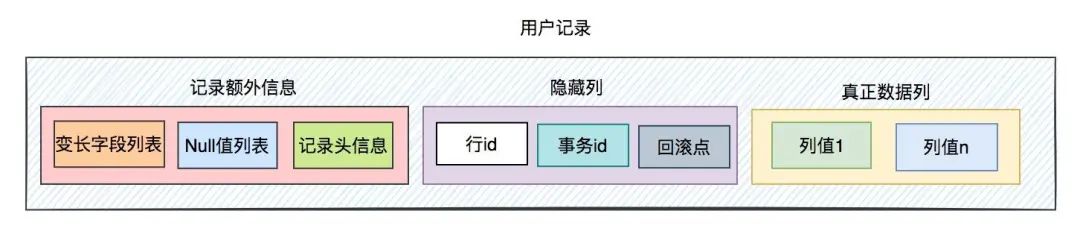

   Recor d user主要包含三部分：

   1. 附加信息记录，其中包括变长字段、空值列表和记录头信息。
   2. 隐藏列，包含行id、事务id和断点。
   3. 真实数据字段包含真实的用户数据，并且可以有很多字段。

   我们一起来看看内容吧。

   3.1 附加信息

   附加信息不是实际的用户数据，它用于帮助数据存储。

   3.1.1 变长列列表

   有些数据如果直接存储的话会出现问题。例如：如果列是varchar或text类型，则其长度不固定，可以根据存储数据的长度而变化。相应地改变。

   如果没有在一处记录正确的数据长度，innodb将不知道要分配多少空间。如果按照固定长度分配空间，但实际数据占用的空间并不多，那不是浪费吗？

   因此，应在变长列中记录特定变长列所占用的字节数，以方便所需的空间分配。

   3.1.2 空值列表

   数据库中某些列的值允许为空。如果每个字段的空值都存储在用户记录中，显然是浪费存储空间。

   有没有办法只标记它而不存储实际的空值？

   答案：将空字段保存到空值列表中。

   列表中使用二进制值1表示该列允许为空，使用0表示不允许为空。它只占用1位来指示某个字符是否为空，确实可以节省大量的存储空间。

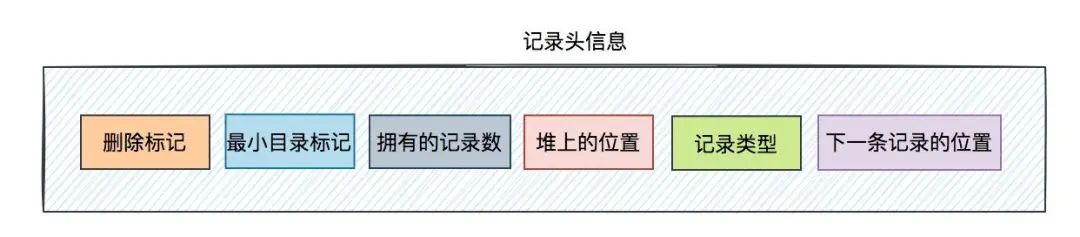

   3.1.3 记录头信息

   记录头信息用于描述一些特殊属性。



   主要包括：

   • deleted_flag：删除标志，用于表示一条记录已被删除。
   • min_rec_flag：最小目录标志，即非叶子节点上的最小目录标志。
   • n_owned：拥有的记录数，记录该组中索引记录的数量。
   • heap_no：在堆中的位置，表示记录当前在堆中的位置。
   • record_type：记录类型，其中：0表示普通记录，1表示非叶子节点，2表示Infrimum记录，3表示Supremum记录。
   • next_record：下一个记录位置。

   3.2 隐藏字段

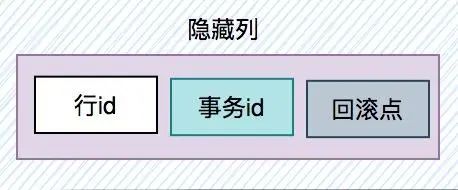

   数据库在存储用户记录时，会自动创建一些隐藏字段。如下图所示：



   现在innodb自动创建了三个隐藏列：

   • db_row_id，即行id，即记录的唯一标识符。
   • db_trx_id，事务id，是事务的唯一标识符。
   • db_roll_ptr，回滚点，用于事务回滚。

   如果表中有主键，则使用主键作为行ID，无需额外创建。如果表中没有主键，如果有非空唯一键，​​则将其作为行ID，无需创建添加。

   如果表中没有主键或唯一键，数据库会自动生成行id。

   也就是说，在innodb中，隐藏列中的事务id和重放点应该根据隐藏条件创建。 。

   3.3 真实数据字段

   真实数据字段存储用户的真实数据，可以包含多个字段的数据。这个很简单，不多说。

   3.4 用户记录如何关联？

   通过上面的内容，大家应该对如何保存用户记录有了一定的了解。

   但有一个问题，一条用户记录如何连接到另一条用户记录？ innodb如何知道特定记录的下一条记录是谁？

   答：用前面提到的，记录附加信息》记录头信息》下一个记录位置。

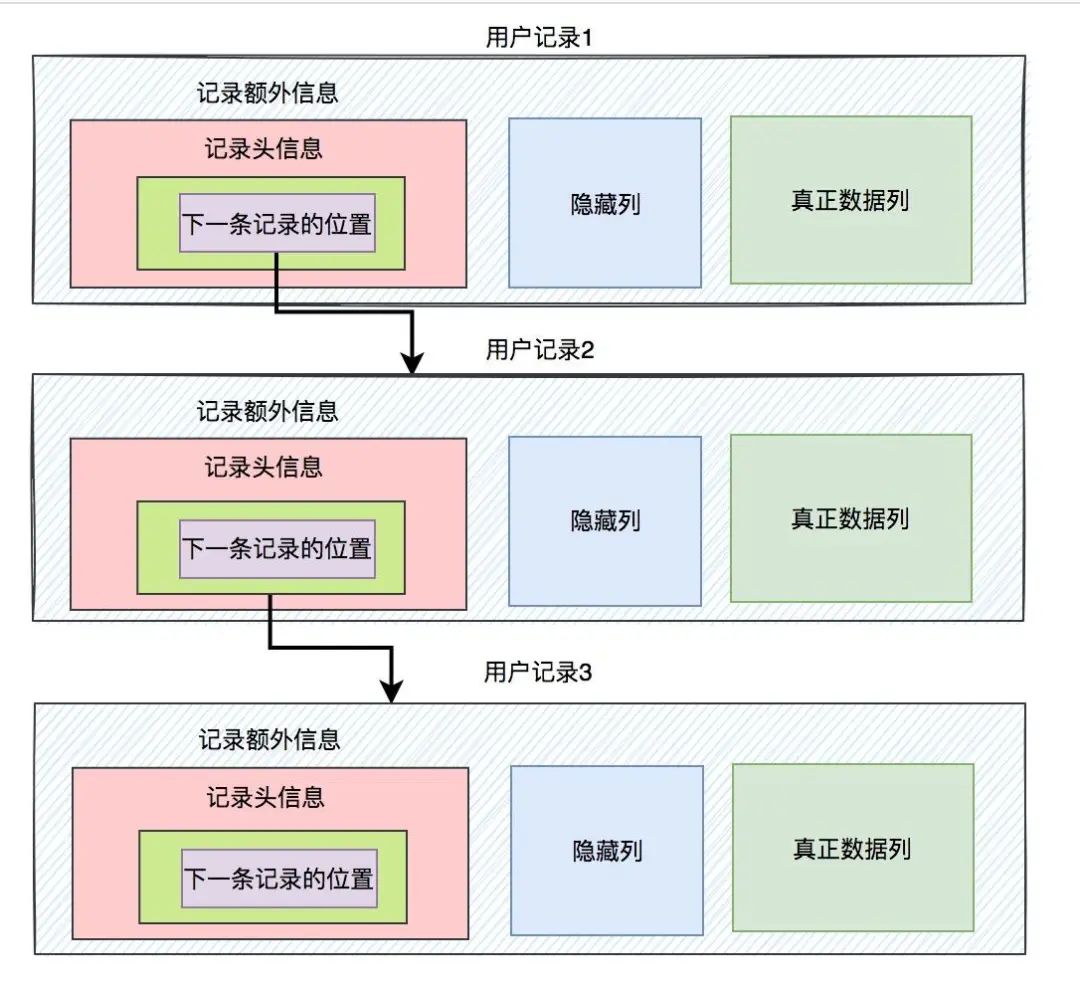

   许多用户记录通过下一个记录位置形成单向链表。这样就可以从前往后查到所有的记录了。

   4。最大和最小记录

   从上面可以看到，在数据页面上，如果有多条用户记录，它们通过连接到下一个记录位置。

   但是有一个问题：如果我们能找到最大记录和最小记录怎么办？

   这需要在保存用户记录时保留最大和最小记录。

   最大记录存储在 Supremum 记录中。

   在 Infimum 记录中保存最少的记录。

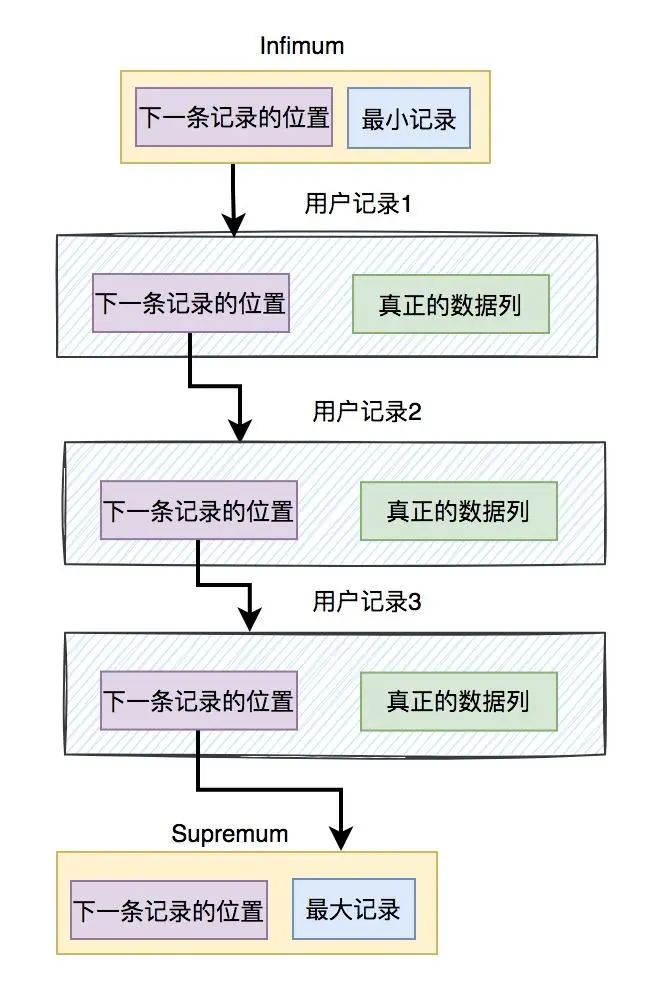

   存储用户记录时，数据库会自动创建两条附加记录：Supremum 和 Infimum。关系如下图所示：



   从图中可以看出，用户数据从最小的记录开始，传递到下一个记录位置，从小到大逐步查找，最后找到最大的记录。

   5。页目录

   为了提高扫描所有用户数据页的效率，InnoDB创建了一个类似于书籍目录的页目录。

   页目录过程：

   1. 将所有正常记录（包括最大和最小记录，不包括标记为已删除的记录）分为几组。
   2. 每组的最后一条记录头信息（即该组中最大的记录）列出了该组中的记录数。
   3. 分别从每组最后一条记录中提取偏移地址，并按顺序存储在靠近页尾的地方。这个地方称为页面目录。页目录中的这个地址偏移量称为槽，因此页目录是由槽组成的。

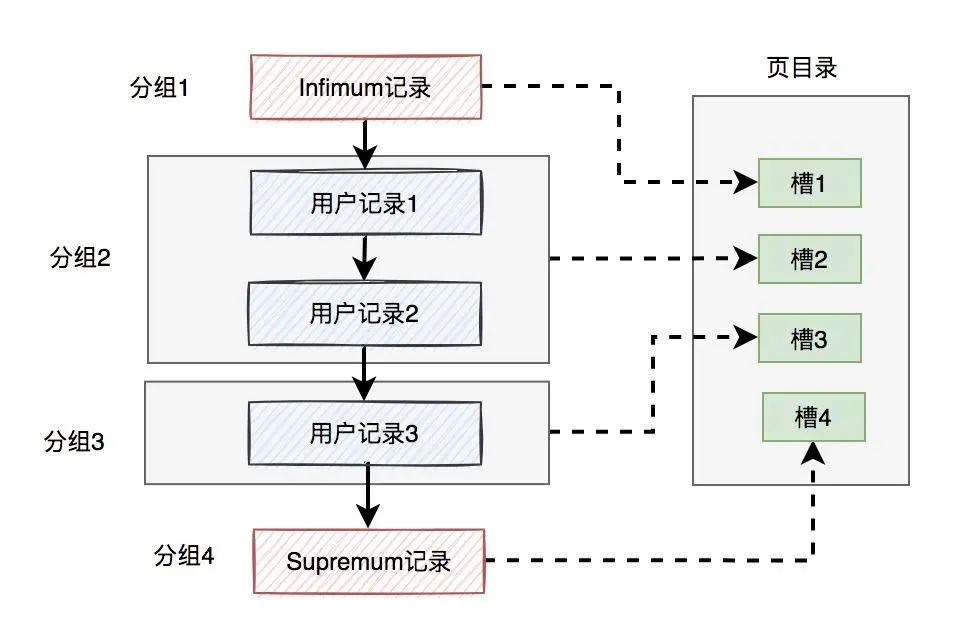

   可以看到页面的目录由很多槽位组成。如下图所示：



   这样就可以通过二分查找的方式快速找到需要查找的记录。

   注意：

   最小记录所在组只能有1条记录，最大记录所在组的记录数只能在1到8之间，其余组的记录数只能是 4 到 8 项。

   6。文件头和尾部

   6.1 文件头

   通过行记录中下一条记录的位置和页目录速度太快，无法记录但是有一个前提，即也就是说，用户记录必须存在于同一数据页上。

   用户记录较多，在第一个数据页找不到自己想要的数据，需要到另一个页面查找怎么办？

   现在，您需要使用头文件。

   头文件包含了页面的一些通用信息，包含固定的38字节。它由以下内容组成：

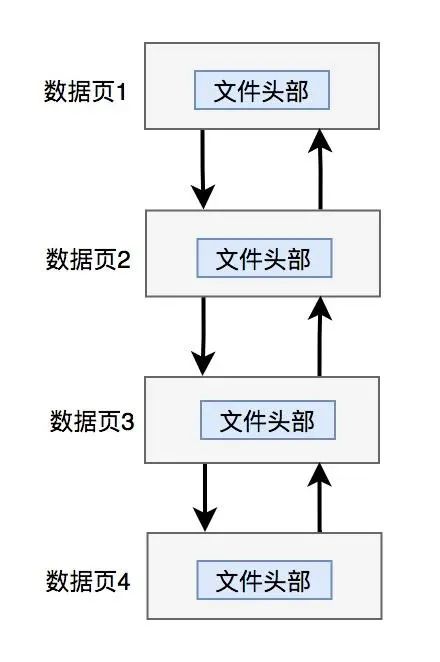

   innodb 通过页码、上一页码、下一页码来连接不同的数据页。如下图所示：



   不同数据页之间，上一页页码和下一页页码构成双向链表。这样就可以从前到后逐页查找所有数据。

   另外，页面类型也是一个非常重要的栏目，它包含的类型很多。比较著名的有：数据页、索引页（目录入口页）、溢出页、撤消日志页等。从数据页。如果数据有更新，需要刷新到磁盘。

   如果程序刷新到磁盘时出现异常，例如：进程死掉，那么只能更新部分数据。我们如何确定最后一次更新数据何时完成？

   这需要在文件末尾添加 。

   这列出了页面中的 校验和 。

   检查页是在数据刷新到磁盘之前计算的。如果稍后更新数据，则会计算新值。该校验和也将记录在文件头中。由于文件头在前面，所以会先刷新到磁盘。

   接下来刷新用户记录到磁盘时，比如再次更新该段，程序就不正常了。此时，文件末尾的校验和仍然是旧值。数据库会验证文件末尾的校验和不等于文件头部的新值，表明数据页中的数据不完整。

   7。页头

   通过上述内容，可以方便地访问数据页，但是还有一个更重要的问题，就是记录的状态信息。

   出于性能原因，数据页状态信息被收集并存储在页头中。

   页面标题由14部分组成，共56字节。它由以下内容组成：



   摘要

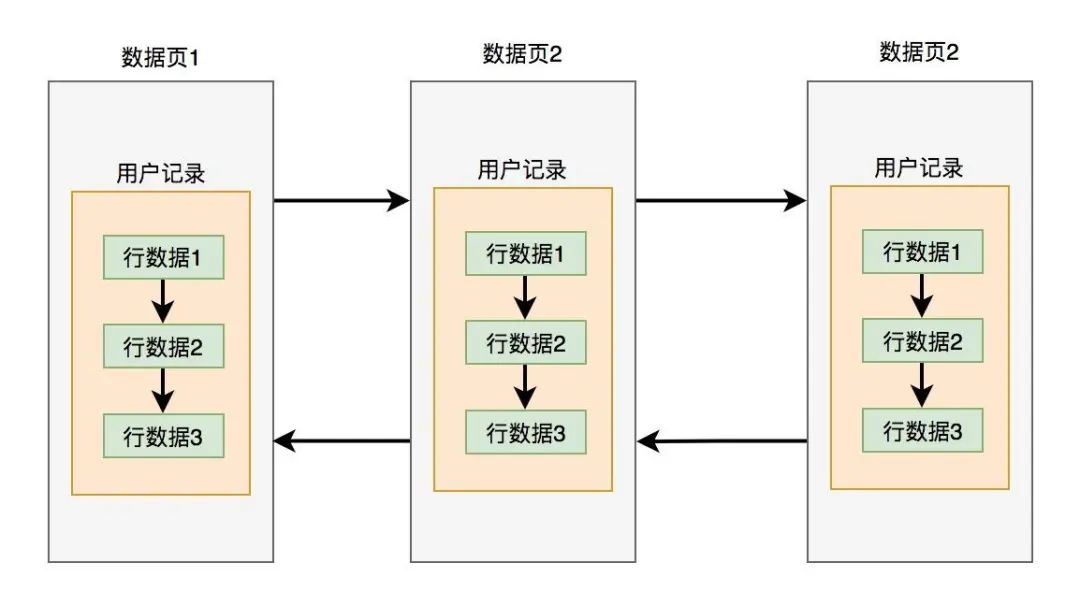

   多个数据页通过页码形成双向链表。在每个数据页上的数据行之间，由下一个记录位置创建一个单链表。整体架构图如下：
