NumPy 教程：Matplotlib 绘图库和 Python 示例代码

NumPy - Matplotlib

Matplotlib 是一个 Python 绘图库。它与NumPy合作，提供了 MatLab 的有效开源替代方案。它还可以与 PyQt 和 wxPython 等图形工具包一起使用。

Matplotlib 模块最初由 John D. Hunter 编写。 Michael Droettboom 自 2012 年以来一直是主要开发人员。目前，Matplotlib 1.5.1 是可用的稳定版本。该包可以以二进制形式分发，并且可以在 www.matplotlib.org 上以源代码形式获取。

通常通过添加以下语句将包导入到Python脚本中：

from matplotlib import pyplot as plt

这里pyplot()是matplotlib库中的主要函数，用于绘制2D数据。以下脚本绘制方程 y = 2x + 5：

示例

import numpy as np
from matplotlib import pyplot as plt

x = np.arange(1,11)
y =  2  * x +  5
plt.title("Matplotlib demo")
plt.xlabel("x axis caption")
plt.ylabel("y axis caption")
plt.plot(x,y) plt.show()

ndarrayObject x by np.arange( ) 函数 创建为 x 轴上的值。 y轴上对应的值存储在另一个数组对象y中。这些值是使用 matplotlib 包的 pyplot 子模块的 plot() 函数绘制的。

图形由函数show()显示。

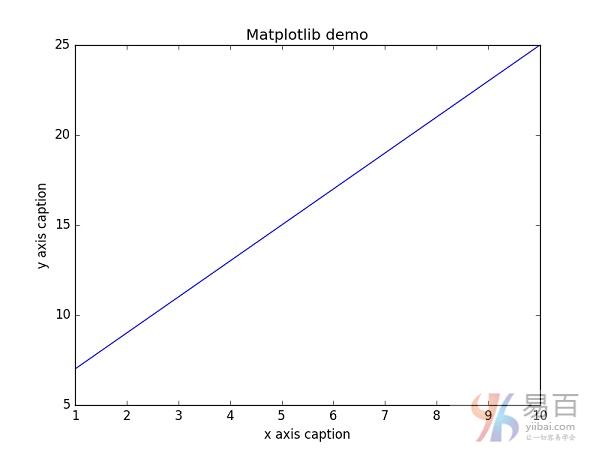

上述代码应产生以下输出：

作为线性图的替代方案，可以通过向 plot() 函数添加格式字符串来显示离散值。可以使用以下格式标记。

还定义了以下颜色缩写。

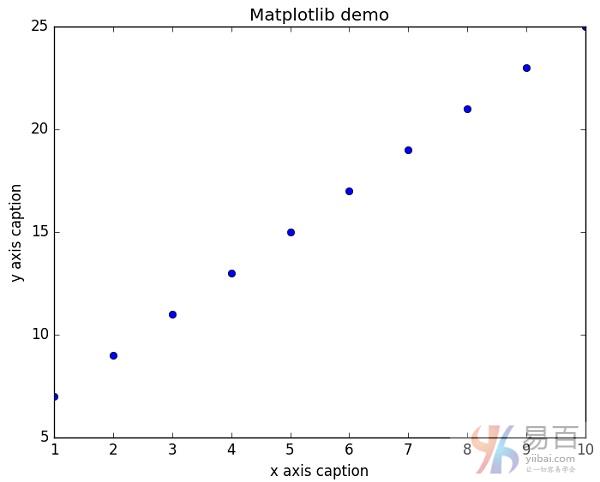

围绕圆圈显示显示点而不是对于上例中的行，使用 ob 作为 plot() 函数中的格式字符串。

示例

import numpy as np
from matplotlib import pyplot as plt

x = np.arange(1,11)
y =  2  * x +  5
plt.title("Matplotlib demo")
plt.xlabel("x axis caption")
plt.ylabel("y axis caption")
plt.plot(x,y,"ob")
plt.show()

import numpy as np
import matplotlib.pyplot as plt

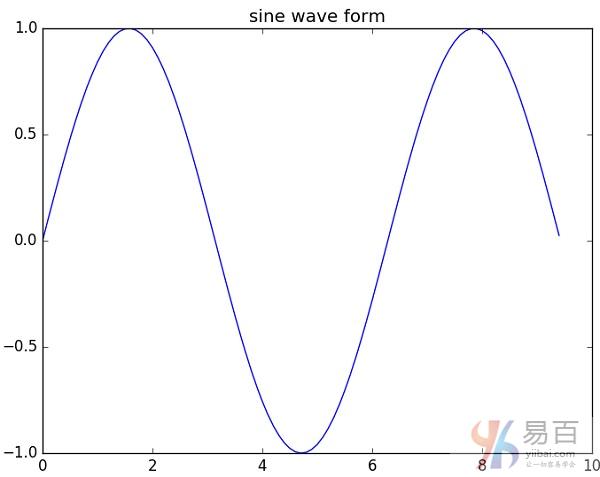

# 计算正弦曲线上点的 x 和 y 坐标
x = np.arange(0,  3  * np.pi,  0.1)
y = np.sin(x)
plt.title("sine wave form")
# 使用 matplotlib 来绘制点
plt.plot(x, y)
plt.show()

import numpy as np
import matplotlib.pyplot as plt

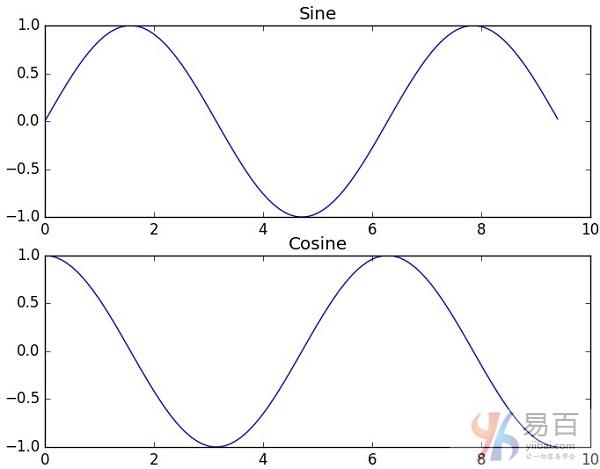

# 计算正弦和余弦曲线上的点的 x 和 y 坐标
x = np.arange(0,  3  * np.pi,  0.1)
y_sin = np.sin(x)
y_cos = np.cos(x)
# 建立 subplot 网格，高为 2，宽为 1
# 激活第一个 subplot
plt.subplot(2,  1,  1)
# 绘制第一个图像
plt.plot(x, y_sin)
plt.title('Sine')
# 将第二个 subplot 激活，并绘制第二个图像
plt.subplot(2,  1,  2)
plt.plot(x, y_cos)
plt.title('Cosine')
# 展示图像
plt.show()

from matplotlib import pyplot as plt
x =  [5,8,10]
y =  [12,16,6]
x2 =  [6,9,11]
y2 =  [6,15,7]
plt.bar(x, y, align =  'center')
plt.bar(x2, y2, color =  'g', align =  'center')
plt.title('Bar graph')
plt.ylabel('Y axis')
plt.xlabel('X axis')
plt.show()
