一文看懂卷积神经网络（CNN）：边界检测、结构组成

卷积神经网络反正是我想不通的东西，主要是名字太“高级”，网上各种有关的文章介绍“什么是卷积”特别惊艳。听完吴恩达的网课，我恍然大悟，终于明白了什么是，为什么。我在这里可能会用 6-7 篇文章来解释 CNN 并实现一些有趣的应用。读完这篇文章后，你应该能够做一些你喜欢的事情。

1.简介：边界检测

让我们看一个最简单的例子：“边缘检测”。假设我们有一个像这样的 8×8 卷积神经网络 CNN：

卷积神经网络 CNN 中的数字表示给定位置处像素的值。我们知道像素值越大，颜色越亮，因此为了清晰起见，我们将右侧的小像素画成黑色。图像中间两种颜色之间的分界线就是我们要检测的边界。

如何找到这个极限？我们可以设计这样一个过滤器（filter，也叫kernel），大小3×3：

然后我们用这个filter来“覆盖”我们的卷积神经网络CNN，覆盖了像filter那么大的区域，对应的元素就是它们相乘然后相加。计算完一个区域后，移动到其他区域再计算，直到覆盖掉原来的卷积神经网络CNN的每个角落。这个过程就是“卷积”。
（我们不需要担心运算的卷积在数学中意味着什么。我们需要知道它在CNN中是如何计算的。）
这里的“运动”包括步长。如果我们的步长为1，那么我们在覆盖空间后移动一个网格。很容易看出总共可以覆盖6×6个不同的区域。

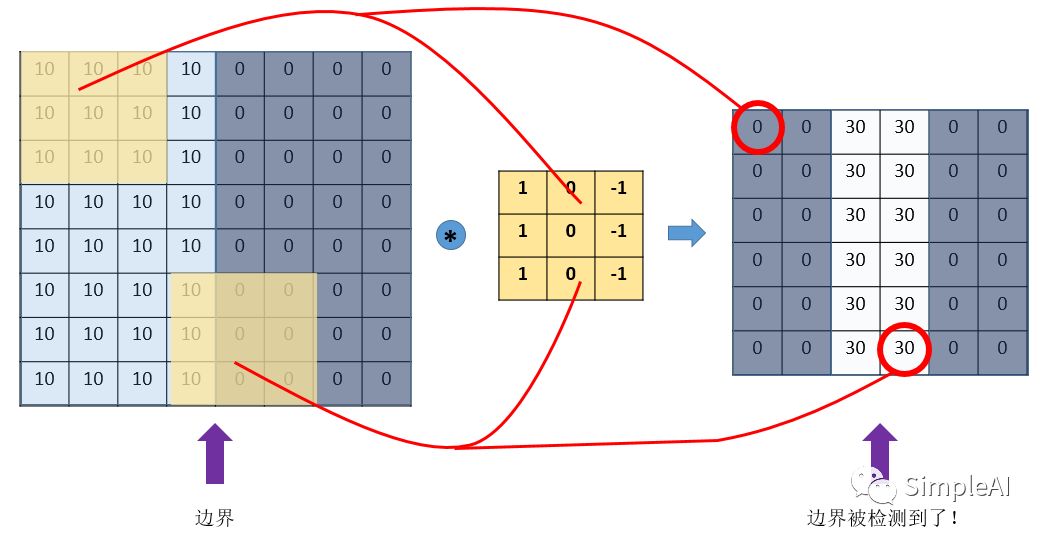

然后我们将这6×6区域的卷积结果放入一个矩阵中：

Eh？ ！发现了什么
这个卷积神经网络CNN中间是浅色，两边是深色。这说明我们原来的CNN卷积神经网络中间的边界在这里体现出来了！

从上面的例子中，我们发现我们可以通过设计一个特定的filter并让它与cnn卷积神经网络进行卷积来识别cnn卷积神经网络中的某些特征，例如边界。
上面的例子用于检测垂直边界。我们还可以建议检测水平边界，现在只需将filter旋转 90°。至于其他功能，理论上来说，只要我们精心设计，总能设计出一个合适的filter。

我们的CNN（卷积神经网络）主要是利用filter一一不断地提取特征，从局部特征到整体特征，来进行图像识别等功能。

那么问题是，我们怎么能设计出这么多不同类型的filter呢？首先，我们不一定知道需要为大型卷积神经网络CNN识别哪些特征。其次，即使我们知道有哪些特征，实际设计出相应的filter也可能并不容易。您需要知道函数的数量可能有数千个。

学完神经网络，我们其实知道这些儒家根本不需要我们去设计。每个filter中的数字只是参数。我们可以传递大量的数据，来，让机器自己“​​学习”这些参数。这就是CNN的原理。

2。 CNN基本概念

1.padding 填补空白
从上面的介绍我们可以知道，原始图像经过filter卷积后会缩小，从(8,8)缩小到(6,6)。假设我们再卷一次，大小就变成了(4,4)。

有什么问题吗？ ？边缘点在卷积中计算的次数很少。在这种情况下，边缘信息很容易丢失。

为了解决这个问题，我们可以使用padding方法。每次卷积之前，我们先在卷积神经网络CNN周围填充一圈空的空间，这样在卷积之后，卷积神经网络CNN就和原来的大小一样了，同时，原来的边数也多了次。

例如，如果我们将卷积神经网络CNN从(8,8)补充到(10,10)，那么从(3,3)经过filter之后，(8,8)将保持不变。

上述“卷积后保持尺寸不变”的方法称为“相同”方法，而
不进行任何填充的填充方法称为❙❀方法。这是我们在使用一些框架时需要设置的超参数。

第2步step
我们前面介绍的卷积默认步长为1，但我们实际上可以将步长设置为其他值。
例如，对于输入（8,8），我们使用（3,3）中的filter，
如果step=1，则输出为（6,6）；
如果step=2，则输出为(3,3)； （这里的例子不太好，连续的话向下取整）

3.pooling 池化
这个池化是提取某个区域的主要特征，减少参数量，避免重新拟合模型。

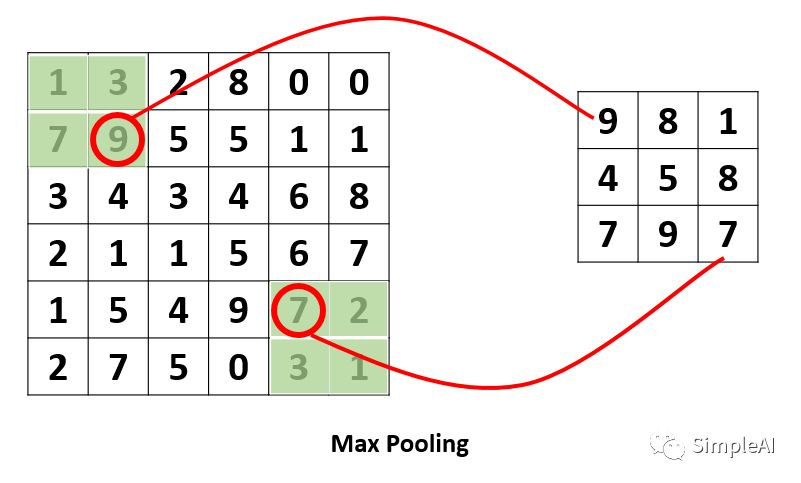

比如下面的MaxPooling使用2×2的窗口，step=2：

除了MaxPooling之外，还有AveragePooling，顾名思义，就是取这个区域的平均值。

4。多通道卷积神经网络CNN的卷积产品（重要！）
这个需要单独提一下。彩色图像一般具有三个 RGB 通道，因此输入数据一般具有三个维度：（长度、宽度、通道）。
例如，28×28 RGBcnn 卷积神经网络的维度为（28,28,3）。

在前面的介绍中，CNN卷积神经网络的输入是2维（8,8），filter是（3,3），输出也是2维（6,6）。

如果输入的CNN卷积神经网络是三维的（即多加了一个通道）呢，比如(8,8,3)，此时我们filter的维度就变成了(3,3,3 ），他的最后一个维度必须与输入通道的维度一致。
此时的卷积，是乘以后三个通道的所有元素之和，即之前是9次乘积之和，现在是27次乘积之和。因此，输出的尺寸不会改变。仍然（6.6）。

但是，一般情况下我们使用多个filter同时进行卷积。例如，如果我们同时使用4个filter，那么输出维度将是（6,6,4）。

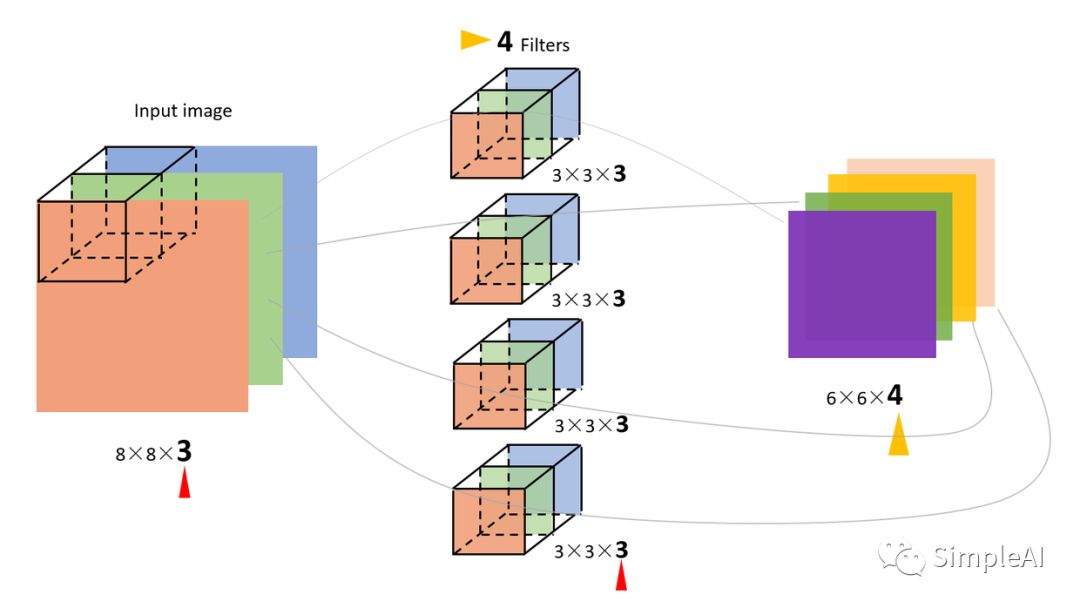

为了说明上面的过程，我特意画了下图：

图中的输入图片是（8,8,3），有4张filter图片，大小分别是（3,3,3） 。结果输出为 (6,6,4)。
我觉得这张图画得很清楚，也展示了3和4这两个关键数字是怎么来的，所以我就不啰嗦了（这张图画了我至少40分钟）。

其实如果我们用之前学过的神经网络符号来看CNN的话，

• 我们的输入cnn卷积神经网络是X，shape=(8,8,3)；
• 4filter的s其实是深金网络第一层W1参数，shape=(3,3,3,4)，4表示有4个filter；
• 我们的输出是Z1，shape =(6,6,4);
• 其实后面应该有一个激活函数，比如relay。激活后，Z1变成A1，shape=(6,6,4);

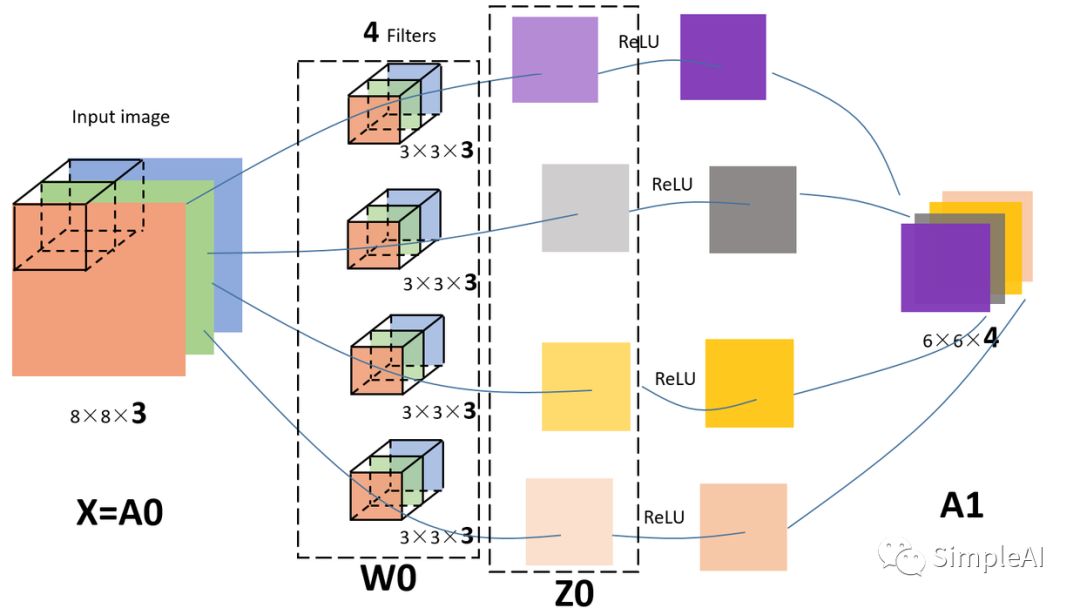

所以在前面的图中，我添加了激活函数，并用符号标记了相应的部分，如下：

[个人觉得这么好的图不收集就太可惜了】

3. CNN 组成的结构

上面我们已经知道了卷积、池化和填充是如何完成的。接下来我们看一下CNN的整体结构，它包含3种类型的层（layer）：

1。卷积层（卷积层—CONV）
由filter滤波器和激活函数组成。
一般来说，要设置的超参数包括计数、大小、filter步长以及填充是否“有效”或“相同”。当然，还包括选择哪种激活函数。

2。池化层 (POOL)
我们不需要学习任何参数，因为我们在这里设置了所有参数，Maxpooling 或 Averagepooling。
要指定的超参数包括最大值或平均值、窗口大小和步长。
我们平时使用Maxpooling的时候比较多，一般使用大小为(2,2)、步长为2的filter。这样经过池化后，输入的长宽都会减少2倍，并且渠道将保持不变。

3。全连接层（FC）
这个前面就不提了，因为这是我们最熟悉的。 这是我们之前学过的最常见的神经网络。一层是一排神经元。由于本层的每个单元都与上一层的每个单元相连，因此称为“全连接”。
这里指定的超参数无非就是神经元数量和激活函数。

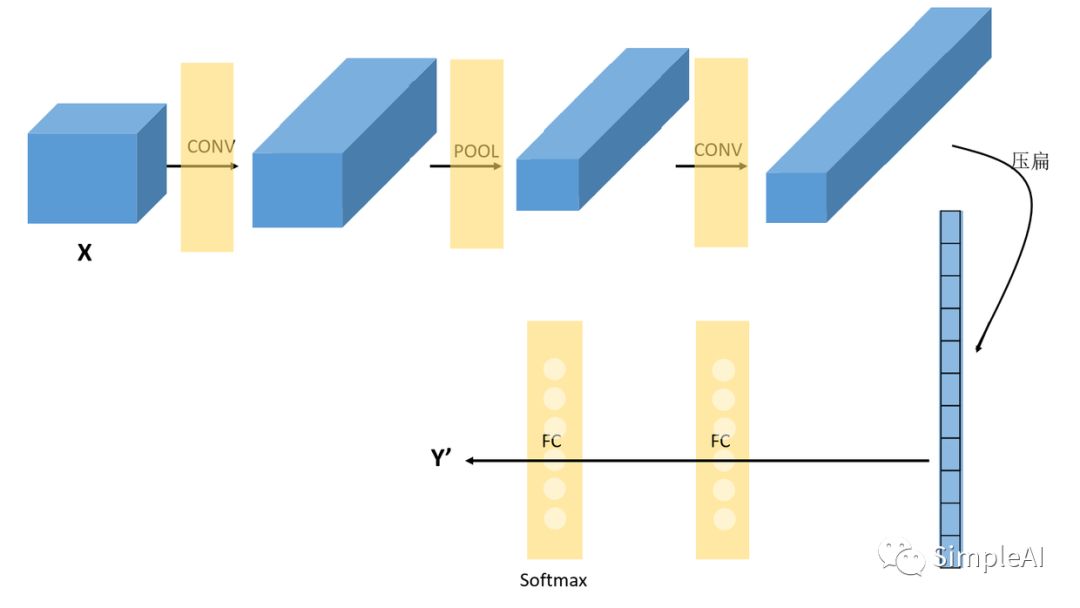

接下来我们看一个随机的CNN，稍微了解一下CNN：

上面的CNN是我随便想到的。其结构可表示为：
X→CONV(relu)→MAXPOOL→CONV(relu)→FC(relu)→FC(softmax)→Y
。

这里需要说明的是，经过多次卷积和池化，我们最终“比较”多维数据，，即（高度，宽度，通道）数据被压缩为一维数据长高×宽×通道的维数组再与FC层组合，与普通神经网络没有什么不同。

从图中可以看到，随着网络越来越深，我们的图片（准确来说，中间的不能称为图片，但是为了方便，就这么说吧）越来越小，渠道变得越来越小。更大。图中的表现是面向我们的长方体的面越来越小，但长度却越来越长。

4。卷积神经网络 vs 卷积神经网络传统神经网络

其实现在回想起来，CNN和我们之前研究的神经网络并没有太大的区别。
传统神经网络实际上是多个FC层的堆叠。
CNN无非是FC到CONV和POOL的改变，即将传统的由神经元组成的层改为由filter组成的层。

那为什么会变成这样呢？有什么好处
具体来说有两点：

1。参数共享机制（参数共享）
我们来对比一下传统神经网络的层数和filter组成的CONV层：

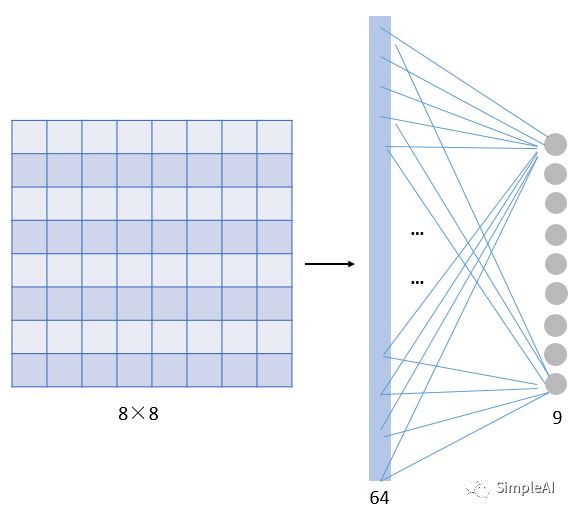

假设我们的图像是8×8，即64个像素，假设我们使用全连接层9 个单元：

这一层需要多少个参数？需要 64×9 = 576 个参数 （忽略偏置项 b）。由于每个链接都需要一个权重w。

那么我们来看看filter长什么样子，它也有9个单位：

你其实不用看那么多就知道了，是参数，所以有9个参数总计
