Niagara 使用 Hierarchical HierarchyService 创建设备实体对象数据模型

启动 Niagara 服务，打开项目站，进入 Hierarchy Service 基本操作部分。我这里就不详细说了。如果不明白的话可以看我上期分享的内容。要查看的层次结构文章。

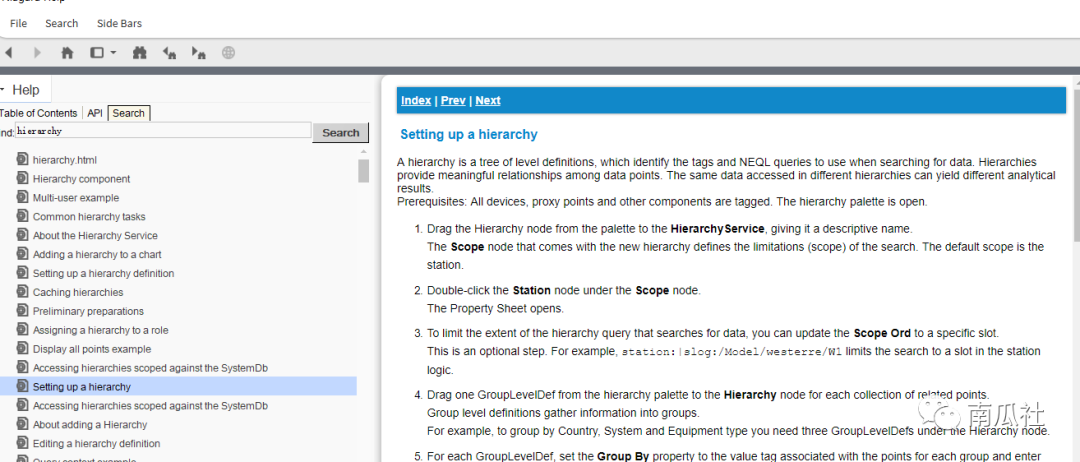

此外，还可以通过Niagara的帮助查看层级上的说明。

描述和使用层次结构的方法有很多种。

读长篇英文文章可能会很累，但是不用担心，你不需要读得很详细，你只需要看看设置要点的步骤即可。

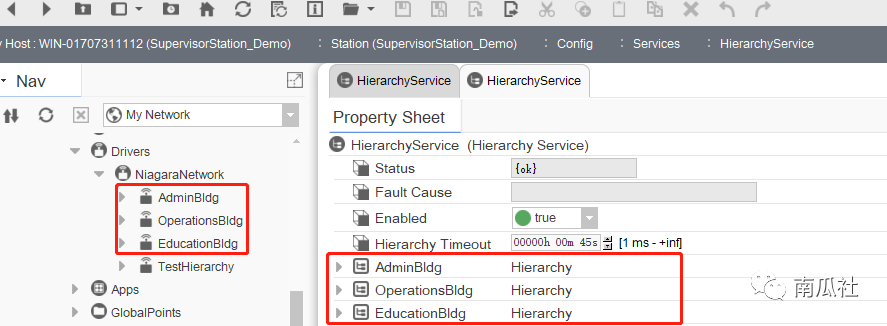

Niagara 网络每个驱动下的控制器设备的分层数据标签的创建，在上一篇文章中有介绍。您可以按照示例完成其他设备的层次结构。

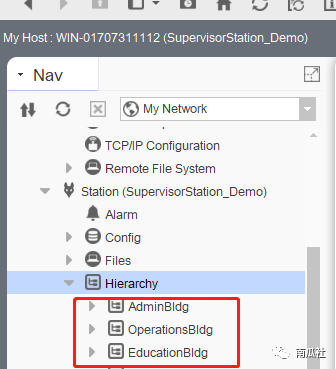

还要检查站下的层次结构，以确保映射已成功应用。

展开看看是否还有对应的设备点映射。

• 为所有设备点创建层次结构。

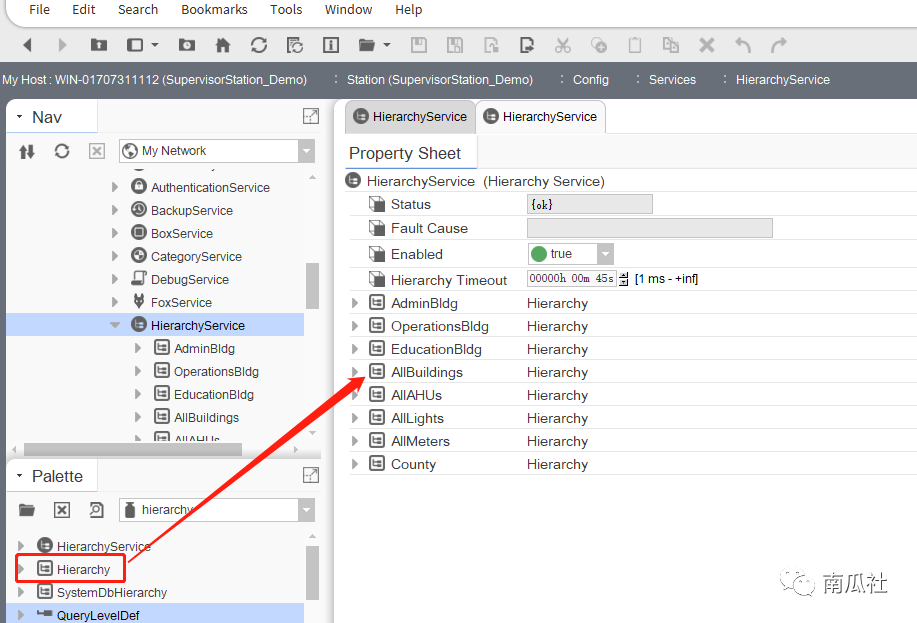

将调色板搜索框Hierarchy拖至Hierarchy Service中，命名为AllBuildings（名称可根据项目实际需要确定）。

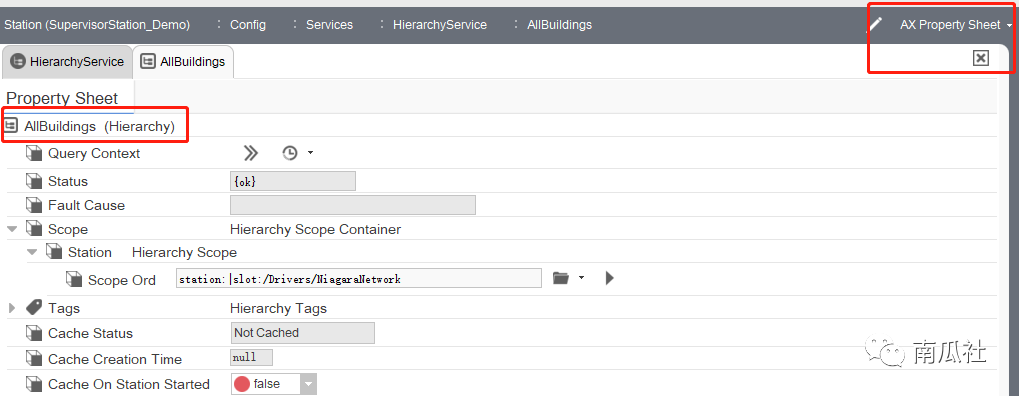

双击所有建筑物，进入查看管理界面。

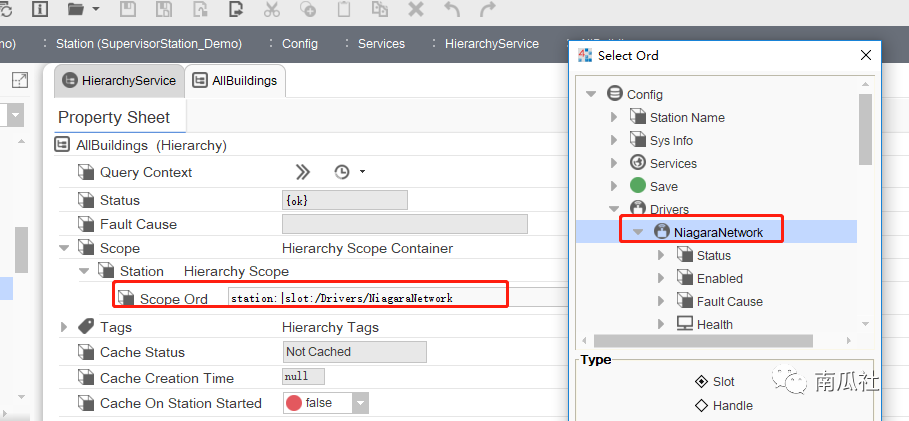

按照上一篇文章中的步骤操作，并在范围中选择 Niagara 网络。

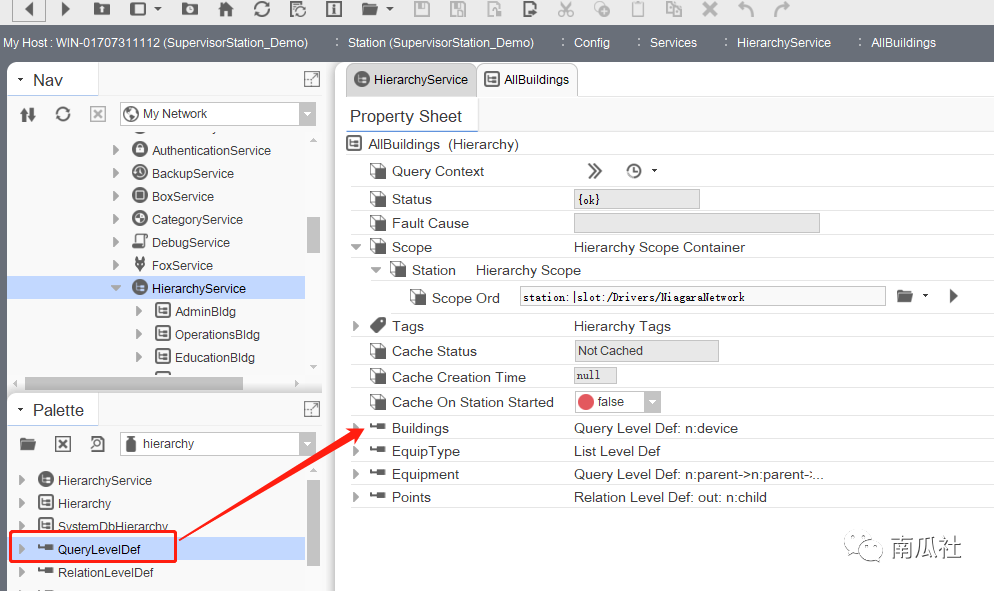

• 在 Hierarchy 组件中，选择 QueryLevelDef 并将其拖动到 AllBuildings 下，并将其命名为 Buildings。

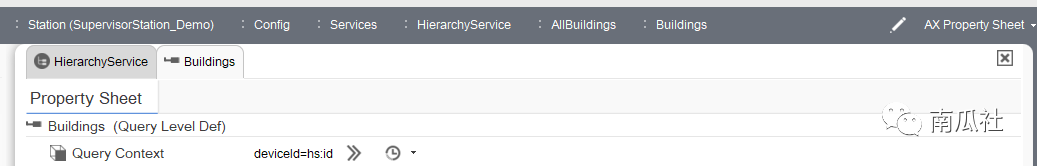

双击建筑物进入视图编辑页面。

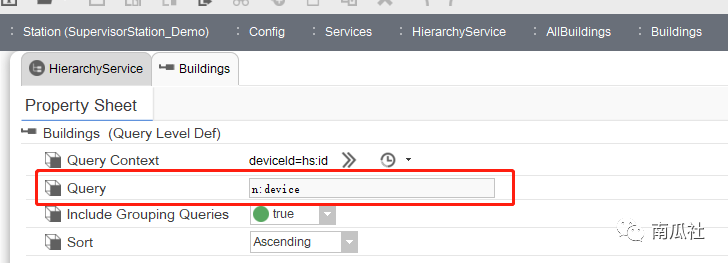

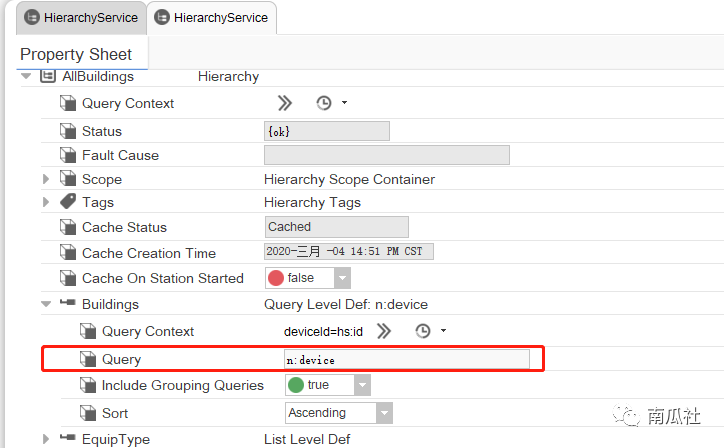

填写查询短语 n:device

在查询执行单元格中，单击保存并退出到 AllBuildings 层次结构。

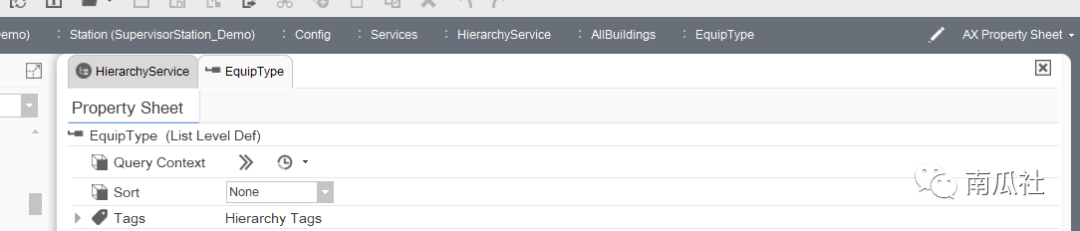

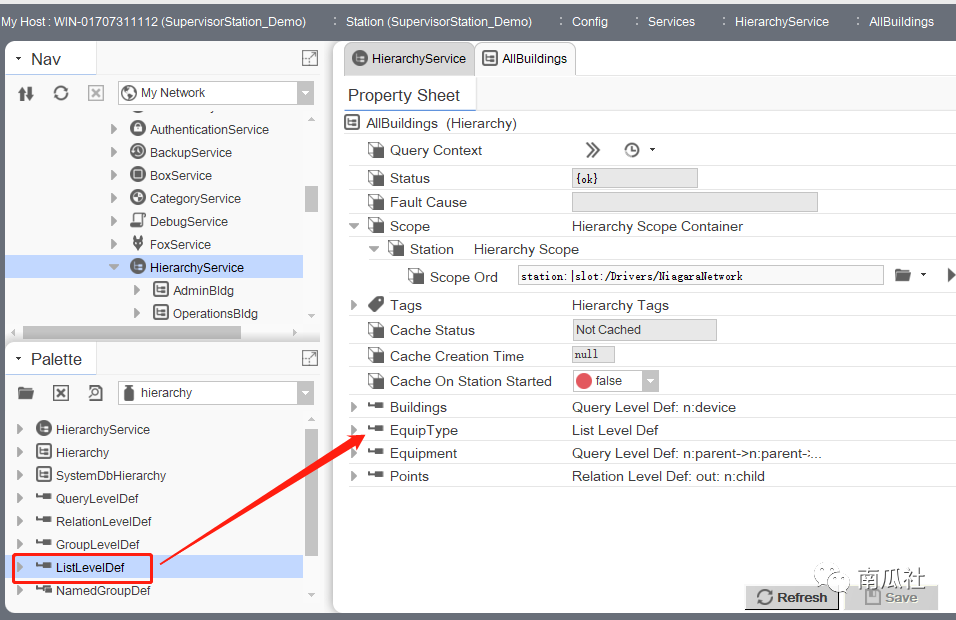

• 在 Hierarchy 组件中，选择 ListLevelDef 并将其拖动到 AllBuildings 下，并将其命名为 EquipType。

双击EquipType进入视图编辑页面。

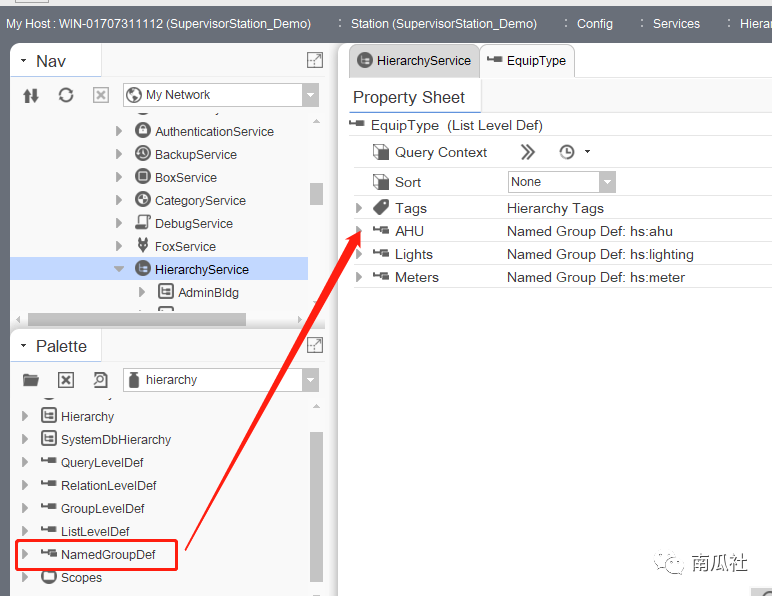

在 Hierarchy 组件中，选择 NameGroupDef 并将其拖动到 EquipType 下，并将其命名为 AHU。

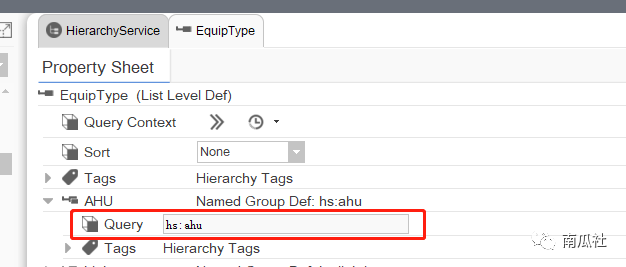

展开AHU，执行hs:ahu

查询查询规则说明：Hierarchy使用预设的标签库，通过指定的查询语句直接快速查询指定的对象。

现在我明白为什么我们需要创建标签字典了。

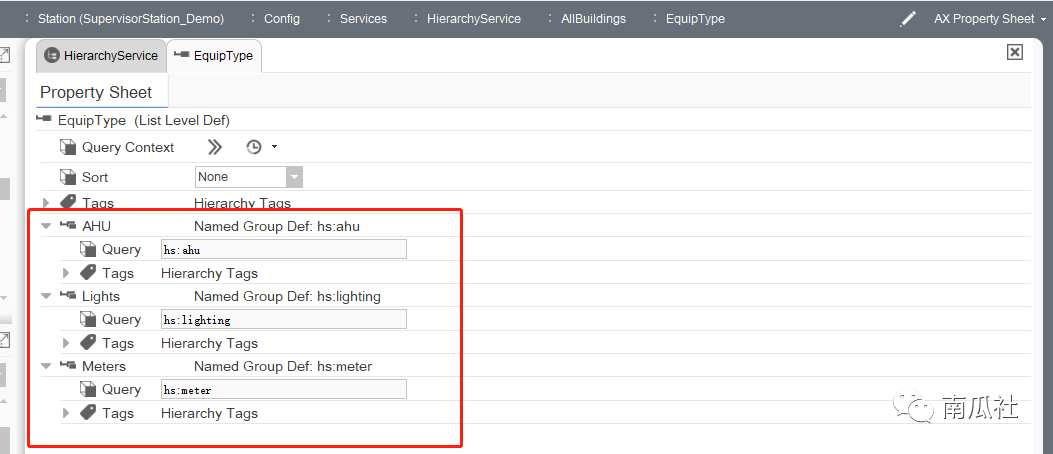

按照同样的步骤创建相应的查询对象，如灯光、仪表等。

大家可以尝试自己搭建，这里不再赘述。

• 在 Hierarchy 组件中，选择 QueryLevelDef 并将其拖动到 AllBuildings 下，并将其命名为 Equipment。

双击设备定义规则，进入编辑查看界面。

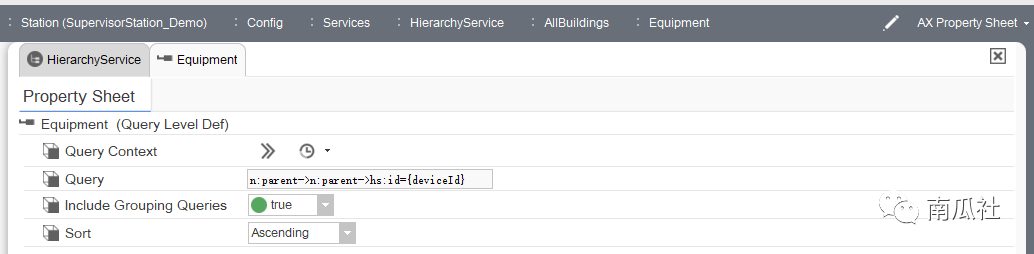

在请求完成字段中输入请求完成：n:parent->n:parent->hs:id={deviceId}

填写完成后，点击保存并退出。

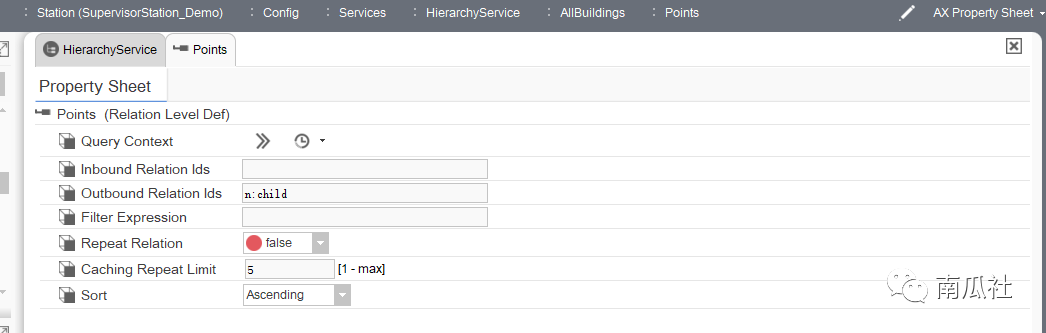

• 在 Hierarchy 组件中，选择 RelationLevelDef 并将其拖动到 AllBuildings 下并将其命名为 Points。

双击点按钮，进入编辑界面。在出站 RelationLevel Ids 列中，输入规则 n:child

，完成后，单击保存。

退出并进入AllBuildings AX属性页的管理屏幕。

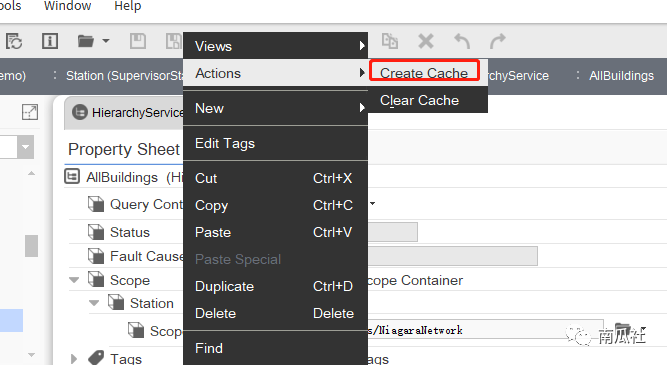

右键单击AllBuildings，选择Actions下的Create Cache，即可完成缓存要素的创建。

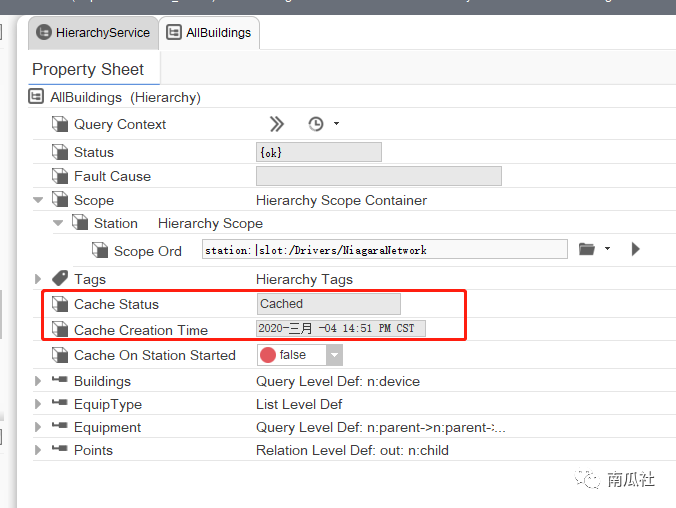

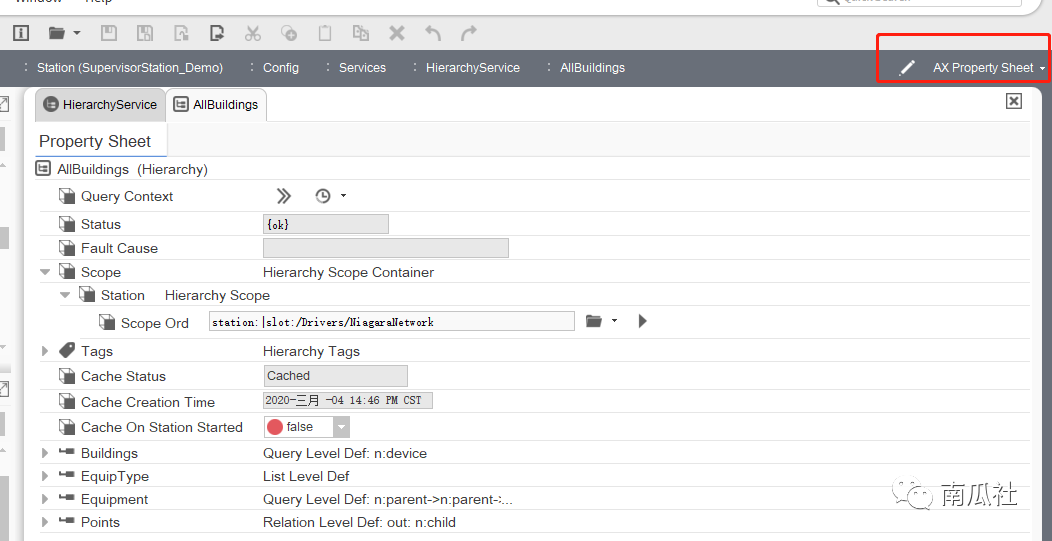

执行完成后，你会看到缓存状态显示缓存状态和创建时间，证明执行成功。

现在，回到左侧导航栏，查看站下的层级目录。

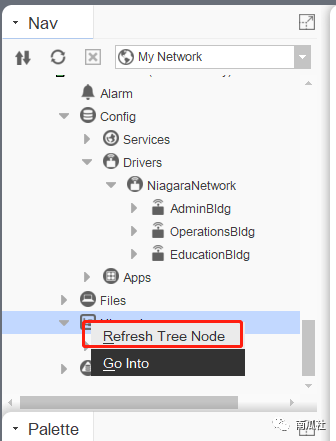

右键单击​​“层次结构”并选择“查看前刷新树节点”。

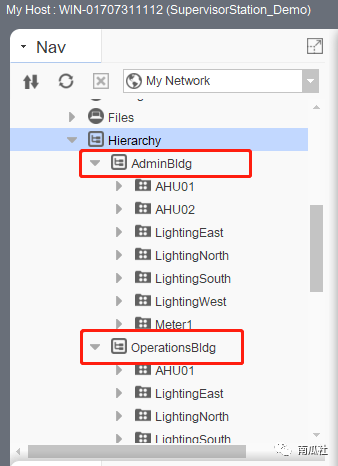

填充完成后展开层次​​结构。

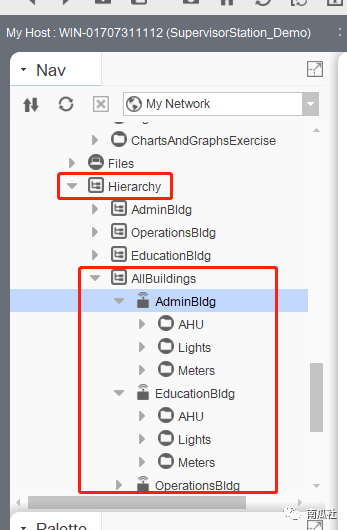

可以看到所有新创建的设备点信息已经通过Hierarchy数据字典建模成功映射到所有建筑物上。

您可以按照与 AllBuildings 相同的方式创建 AllAHU、AllLights、AllMeters 等。

大家可以自己尝试一下，这里就不多说了。

最后，我们将解释如何在Query查询字段中输入NEQL语句。

通过NEQL语句可以简单、简洁地查询物理设备点对应的数据值。

使用基于“标签”和“关系”的简单语法搜索项目。

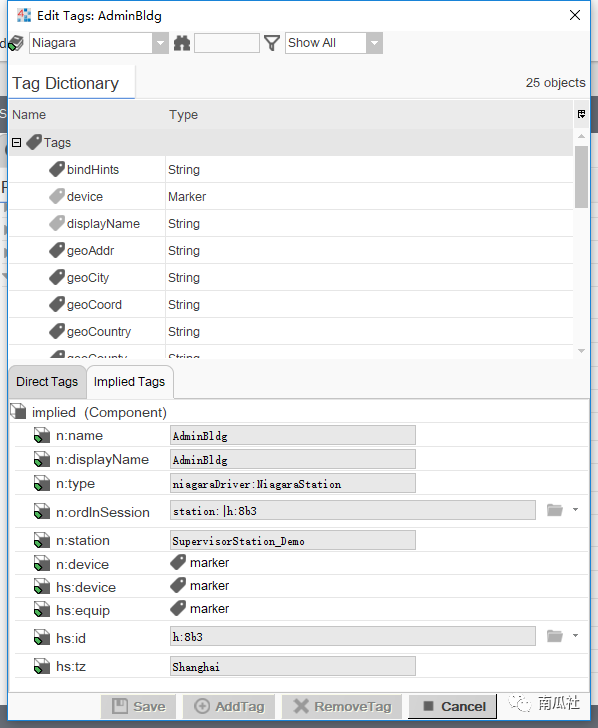

通过既定的标签规则可以查看Neql语句。

可以看到，在间接标签中，对应的标签关系是标准化的。通过编写相应的neql语句，可以轻松查询相应的物理设备数据。

例如，通过定义新实现的 AllBuildings QueryLevelDef 设备语句规则。

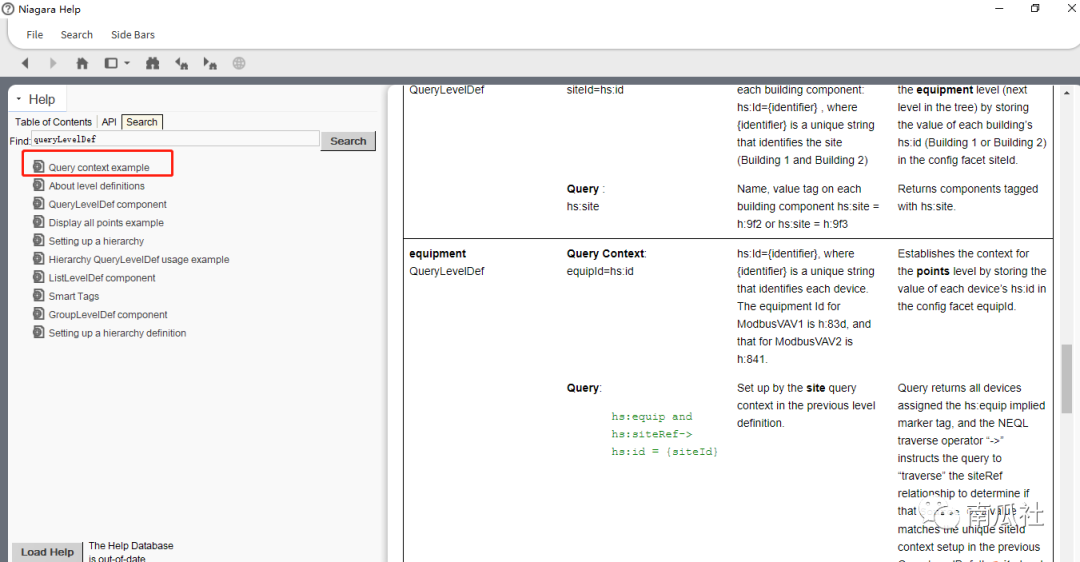

有关编写 Neql 语句的更多信息，请参阅 Niagara 帮助，在搜索框中输入 queryLevelDef，然后单击搜索。

案例文档中写Neql语句的案例很多。

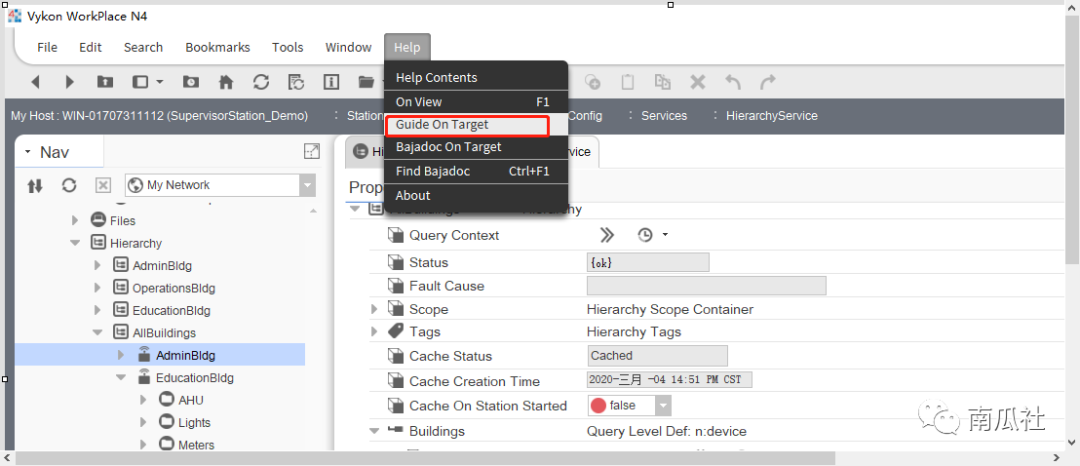

点击帮助下的目标指南，进入帮助文档。

通过这两篇文章的分享，相信认真学习的同学会对标签词汇和层次数据建模有深入的了解。将其应用到实际项目中是非常有用的。使用数据模型，可以构建算法分析来实现设备监控并提供节能策略。
