深度学习简介：学习卷积神经网络项目

加载数据

首先我们需要下载数据。 Tensorflow为我们提供了可下载的功能。这个函数read_data_sets

这个函数函数read_data_sets很简单。检查目录中的文件并下载它们。如果有，分析并加载它们。一方面，方便我们获取数据。不过我们直接从盒子里拿出来还是很方便的。不过，由于这个默认下载地址需要绕过防火墙，所以我会提供一个不需要绕过防火墙的地址。您只需加载以下函数

from tensorflow.examples.tutorials.mnist import input_data
mnist = input_data.read_data_sets("input/", one_hot=True, source_url="http://yann.lecun.com/exdb/mnist/")

，稍等几分钟，数据就会下载到当前目录input文件夹中，这样下次运行时就可以加载图像数据了。直接到本地文件夹

观看数据

首先，查看您下载了哪些数据。打开 input 文件夹。我们可以看到Tensorflow给我下载了四个文件，并将它们分为两组，一组训练集和一组测试集。每组有2个文件，一个是手写图像文件，一个是标签文件（每张手写图像所表示的数字）

加载图像数据对于新手来说是相当有问题的。为了专注于模型而不是编程，Tensorflow 帮助您直接加载数据。其中存储了上面得到的变量mnist。项目需要的数据，我们看看这个mnist

包含了哪些mnist。我们推荐笔记本操作数据集，首先mnist训练数据是什么

mnist❙❙将图像上面的数据从每个像素值分成两个像素，然后放入一个数组中，每个图像对应一个数组。 .train.images 是一个 A (55000, 784) 二维数组，其中 dimensionmnist.train.s 是两个 (55000, 10)，现在阿美就在眼前，其实很简单。我们通过图像像素值55000来训练我们的模型，因此模型可以提供图像像素值来预测图像所代表的数字。

人们很容易识别这些数字。但计算机如何识别他呢？这需要利用卷积神经网络的力量。卷积神经网络，计算机的准确率可以达到99%，这是非常可怕的。我们人类有时候会犯错误

在说卷积之前，先说一下我们之前的做法，这样我们可以通过对比来了解卷积优化达到了什么效果

传统做法

其实从传统的角度来看，看，形象识别，判断图像的含义，通过其值来表征图像的特征，但是图像很特殊，相对于其他机器学习问题来说，它有很多特征值。这里我们使用具有 784 个特征的 28x28 图像。如果我们的图像尺寸比较大，那么这个特征的价值就会非常大，而且我们知道机器学习需要大量的数据来展示它的能力，但是每张图像都非常巨大，训练一个巨大的数据集实在是太多了。计算机

所以我们需要减少数据的维度。机器学习中有很多降维方法，例如PCA、LDA等，但这些方法都存在一个问题。他们必须将图像视为完整输入，即将 28X28 转换为 784 数组。我们知道这个数组失去了一个非常重要的维度。仔细看上面的图片。

mnist数据源网络

事实上，我们关注的是每张图像中数字的二维分布。我们根据闭合圆圈的数量来区分8和0，根据中间空的部分来区分0和1。 ，所以我们希望能够用一种新的方法来确定图像的特征。一方面可以保存图像的空间信息，另一方面得到数据最终的一维结果（图像所代表的数字）。这就是卷积的引入。卷积从二维角度提取图像的特征。与传统的一维提取相比，它可以最大程度地保留图像的信息，并进行深度降维，但我总觉得自己没有深入理解。当我接触到这个项目的时候，突然从代码层面理解了卷积

先说一下吧。下面讲一下Tensorflow库的基础知识。由于Python有点慢，Tensorflow的后端全部用C++编写。你可以这样理解Tensorflow。相当于客户端的 Python。我们可以使用会话（响应）与服务器（C++）进行交互，这样的话我们既可以在客户端享受Python的方便和速度，也可以享受运行C++的效率，但这也是一个问题。事实证明，Python 是所见即所得的，现在我们可以运行一些东西了。必须使用会话来通知服务器运行。我们的很多中间过程都是未知的，只能根据返回的结果来推断。官方教程没有讲大部分中间过程，只是一口气走完了，所以为了更好地理解卷积神经网络，我们以一种丑陋的方式运行Tensorflow，但是从中我们可以理解卷积。过程。更彻底

所以基本上后续的每一次操作都会运行后端并分析返回的结果。为了便于描述，我们假设您将在初始化 session.run .run(tf.global_variables_initializer())之前运行此会话 。 A 我们想要运行它是因为我们使用会话来使用C++。如果我们不“声明”变量，c++会报告错误

让我们从这个项目开始逐行

准备数据

我们已经知道，卷积的目的是提取所需的特征来自二维空间。首先，我们将数据简化为二维

x_image = tf.reshape(x, [-1,28,28,1])

x，也就是上面给出的数据。我们会检查。首先我们声明一个会话

session = tf.Session()

，然后我们从数据集中获取 50 张图像

data = mnist.train.next_batch(50)[0]

然后我们就看到了。 shape

data.shape, x_image_data.shape
(50, 784) (50, 28, 28, 1)

我们可以清楚地看到，我们已经成功地将一维数组图像（784）转换为二维数组图像，三维数组图像（28X28）。我们实际上创建了一个三维（28

好吧，现在我们已经成功地将一维图像转换回二维，是时候将它们卷起来了

第一层

如果你'学过一些信号处理，你会发现深度学习中使用的卷积实际上并不是原始意义上的卷积，它没有“旋转180”操作，但其形式实际上是相似的。这种“乘积”运算主要是利用矩阵运算来实现的。为了更好的理解卷积是如何工作的，从网上找到了前辈们辛苦搞定的动画图

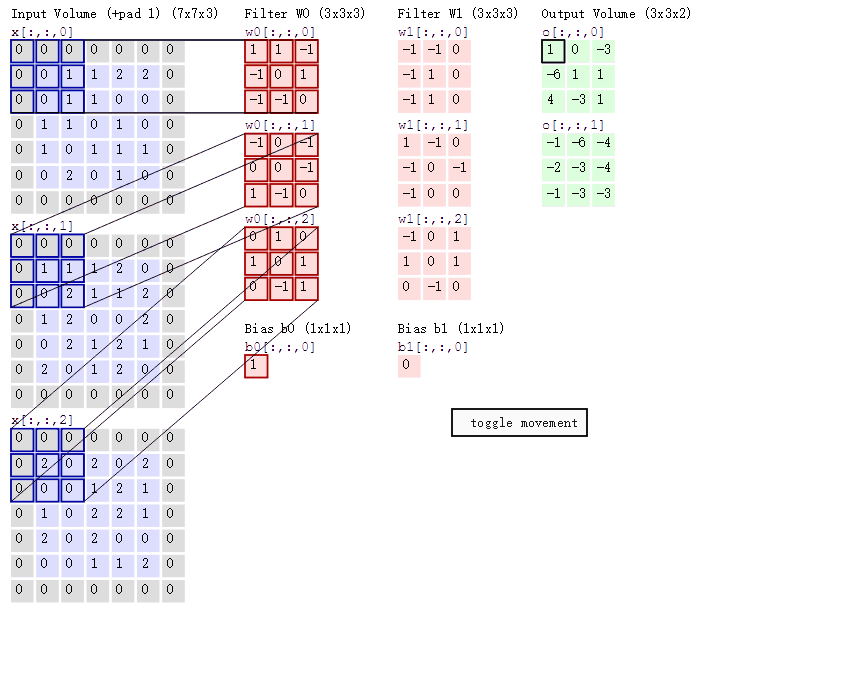

卷积操作 - 来源网络

PS：这张图和我们的数据略有不同。每张图像只有一个颜色通道，而这张图像有三个颜色通道。在这张图中，有两个卷积核，但是我们的第一层将使用32个，但原理实际上是相同的。如果你真的不明白。你可以先看顶行

让我们回到这张图。最左边是图像输入，中间是卷积核，右边最后一个是输出。从图中很容易理解，我们可以清楚地看到卷积和我们平时的操作不同。我们首先输入二维数据，通过二维卷积核进行矩阵运算，最后输出二维结果。这就是卷积的力量。不仅保留了原始的二维信息，而且借助高效的矩阵运算可以加速特征提取

现在我们回到代码

首先是声明卷积核。我们可以使用简单的方法声明所有卷积核。它是一个全0矩阵，但是这会导致0梯度，所以我们添加一些噪声，看看添加噪声的卷积核的值是多少。声明一个函数 32 个 5X5X1 的随机卷积核看起来蛮随机的

PS：前面部分（5,5,1）代表输入的长、宽和颜色通道，后面部分代表输出的输出个数。当然我说的是32个，应该是32个矩阵（颜色通道数（当前维度为（5,5,1,32））

这个卷积核对应的是中间的小矩阵上图，它的长和宽都是5，图中的长和宽都是3，当然我们可以改变长和宽，以5作为经验值，这样大小的卷积核在模型。

接下来，我们执行最重要的卷积操作。如上图所示，要进行卷积，必须将三维数据与合适的卷积核进行卷积。其实我们从图中就可以看出。重要的是，卷积的步长是每一帧运动的位置（图中步长为2）

还有一个更隐秘的知识，你注意到图中显示的数据原来是7X7数据经过卷积核转换后变成3x3。卷积后图像的大小不仅受步长影响，还受帧大小的影响。如果您的帧为 7，则图像中仅保留一个值，因此我们避免减小尺寸。我们使用0的周围填充，使得边缘位置的卷积也成为帧的中心。一方面避免丢失边缘数据，另一方面还可以高亮边缘数据（环境全为0）

Tensorflow 也嵌入了以上方法。通过传递参数，我们可以修改组织者和填充方法。现在开始正式的“卷”吧

session.run(tf.global_variables_initializer())

v = session.run(tf.nn.conv2d(x_image, W_conv1, strides=[1, 1, 1, 1], padding='SAME'), feed_dict={x: data})

现在我们来看看卷好的成品v 形状

   v.shape
(50, 28, 28, 32)

50 尺寸是50 2，（28张图片，8张），这是32的卷积核数量，50和32应该被修正，我们不难理解什么现在我们通过卷积核的“体积”来看看为什么图像仍然保持28X28。在知乎上也发现了这个问题。现在让我们通过实验来解决它

我们首先看一下tf。 nn.conv2d函数接受四个参数，第一个图像，第二个卷积核，第三个步长和第四个卷积方法

第一个问题是在卷积之后你需要。没有0 padding的原因是SAME在图像周围填充0，所以我们得到28个设置（最后两位是输入，第一个是输入图像的数量，最后一个是图像的颜色通道） ，这里我们使用1步，我们尝试2步

v = session.run(tf.nn.conv2d(x_image, W_conv1, strides=[1, 2, 2, 1], padding='SAME'), feed_dict={x: data})

v.shape
(50, 14, 14, 32)

当然，输出图像将是28的1/2

然后我们将卷积的值扔进神经元函数。为了真实感，我们添加一个偏移量 b_conv1

def bias_variable(shape):
  initial = tf.constant(0.1, shape=shape)
  return tf.Variable(initial)
b_conv1 = bias_variable([32])

这里我们使用 0.1 来初始化失真，然后将其放入神经元函数中。这里我们利用numpy数组的分布属性将b_conv1传递到所有28x28维度

h_conv1 = tf.nn.relu(tf.nn.conv2d(x_image, W_conv1, strides=[1, 1, 1, 1], padding='SAME') + b_conv1)

v = session.run(h_conv1,  feed_dict={x: data})

v.shape
(50, 28, 28, 32)

我们可以看到，神经元函数经过卷积后生成的数据是（50X28X28X32），最终维度从1变成了32，所以我们要使用点的方法来降低数据维度。这里我们使用卷积池的方法

卷积池

从上面可以看到，选择最大的其实是非常容易的

h_pool1 = tf.nn.max_pool(h_conv1, ksize=[1, 2, 2, 1],
                    strides=[1, 2, 2, 1], padding='SAME')

这里的参数很简单我就不展示了。经过这次“减少”后，数据的维度将是 (50, 28, 28, 32) (50, 14, 14, 32)，减少了 4 倍

此时高于我们的第一个卷积层。接下来是第二层卷积。为什么需要再次上弦？ ，因为我们从上一层学到的东西还太少，需要加强学习。这一层和第一层没有什么区别，所以我们跳过这一层

直接粘贴代码（函数就不复制了，文档里有）

W_conv2 = weight_variable([5, 5, 32, 64])
b_conv2 = bias_variable([64])

h_conv2 = tf.nn.relu(conv2d(h_pool1, W_conv2) + b_conv2)
h_pool2 = max_pool_2x2(h_conv2)

全连接层

完成两层之后层卷积后，我们的数据就变成了一个四维数组（50,7,7,64）。我们知道，我们的传统机器学习实际上是使用2D数组作为训练数据（X是特征，Y是样本），所以全连接层“解开”了卷积，这样以后就可以很容易地连接到传统机器学习。 ，并且必要的数据也显示在最终结果中。这也是二维的（统一预测一堆数据，所以我们这里称之为二维），但是这里要注意的是，全连接层不是输出层，所以我们可以设置输出维度，最后连接输出层并创建一个完全连接的执行层。这里我们看全连接层权重变量

W_fc1 = weight_variable([7 * 7 * 64, 1024])
b_fc1 = bias_variable([1024])

这里声明全连接层权重变量W_fc1和偏移量b_fc1，我们可以看到多少❀,♼❀ value W_fc1

session.run(tf.global_variables_initializer())

session.run(W_fc1).shape
(3136, 1024)

我们可以看到，这实际上是一个二维数组，维度为（3136,1024），第一维与输入维度相关，第二维与输出相关。 。之前，我们使用卷积运算tf.nn.conv2d来转换图像。在全连接层中，我们需要使用矩阵运算来转换我们的维度

矩阵，运算非常有趣。其实我们之前就提到过。 PCA 是使用矩阵运算进行降维的实现。数据分为X（特征）和Y（数量）。经过一次矩阵运算后，能够实现数量保持不变，但特性发生变化，这是非常强大的。我们可以随意修改矩阵的参数来动态改变我们的特征数量

但是矩阵运算也有一定的局限性，就是两个运算的矩阵必须是前者的长度和后者。 。令读者惊讶的是，这与矩阵运算的特性有关。具体可以参见矩阵运算的相关信息

所以，要进行矩阵运算，我们首先要做的是我们需要改变输入的形状，让它从四维变成二维，这样就可以用我们的权重矩阵来计算了。 W_fc1很好用 tf.reshape

keep_prob = tf.placeholder("float")
h_fc1_drop = tf.nn.dropout(h_fc1, keep_prob)

W_fc2 = weight_variable([1024, 10])
b_fc2 = bias_variable([10])

y_conv=tf.nn.softmax(tf.matmul(h_fc1_drop, W_fc2) + b_fc2)

session.run(tf.global_variables_initializer())

session.run(y_conv, feed_dict={x:data, keep_prob:0.5}).shape
(50, 10)

train_step = tf.train.AdamOptimizer(1e-4).minimize(cross_entropy)

correct_prediction = tf.equal(tf.argmax(y_conv,1), tf.argmax(y_,1))
accuracy = tf.reduce_mean(tf.cast(correct_prediction, "float"))
session.run(tf.initialize_all_variables())
for i in range(18000):
  batch = mnist.train.next_batch(50)
  if i%100 == 0:
    train_accuracy = accuracy.eval(feed_dict={
        x:batch[0], y_: batch[1], keep_prob: 1.0}, session=session)
    print("step %d, training accuracy %g"%(i, train_accuracy))
    if abs(train_accuracy - 1) < 0.01:
        break
  train_step.run(feed_dict={x: batch[0], y_: batch[1], keep_prob: 0.5}, session=session)
